Законы постоянного тока

На этой странице вы узнаете

• Что общего у электрического тока с водой?
• В чем отличие сопротивления от удельного сопротивления?
• Почему нежелательно использовать телефон, подключенный к зарядке?
• Фамилия какого ученого стоит миллион?

«Все, кина не будет. Электричество кончилось». Наверное, никого не оставит равнодушным популярная фраза из широко известного фильма «Джентльмены удачи». Ведь действительно: немного раздражает, когда сидишь за просмотром любимого сериальчика, вдруг — бамс! Вырубили свет, и зарядки ноута, как назло, не хватило. И не добудешь электричество в домашних условиях, а жаль… Но вот понять, как оно работает — это мы сможем сделать в статье.

Электрический ток

В наше время трудно себе представить жизнь без электричества. Телевизор не посмотреть, телефон не зарядить, чай не попить… Ни один электроприбор в доме не будет работать без электричества. А объявление об отключении электроэнергии, вызывает тихий ужас.

Электричество — это форма энергии, которая существует в виде статических или подвижных электрических зарядов.

Что общего у электрического тока с водой? Поток. И то и другое представляет собой направленное движение частиц. Из чего состоит вода? Из молекул. Когда эти молекулы движутся в одном направлении, то они образуют поток воды, который течет, например, по трубам. Так же и электрический ток. Он образуется потоком заряженных частиц, которые движутся по проводам.

Сформулируем определение:

Электрический ток — это упорядоченное движение заряженных частиц.

Чтобы электрический ток существовал, необходимо выполнение следующих условий:

• наличие свободных заряженных частиц;
• наличие электрического поля;
• наличие замкнутой электрической цепи.

Основными количественными характеристиками электрического тока являются сила тока и напряжение.

Напряжение

Чтобы внутри цепи существовал электрический ток, цепь должна быть замкнута и между концами участка цепи должно существовать напряжение.

Напряжение  — скалярная (не имеющая направления) физическая величина, значение которой равно работе тока на участке цепи, совершаемой при переносе единичного электрического заряда из одной точки в другую.

\(U = \frac{A}{q}\), где  U — напряжение (В), A — работа тока на участке цепи (Дж),  q — электрический заряд (Кл).

Единица измерения U — В (Вольт) = \(\frac{Дж}{Кл}\)

Электрический ток — результат «труда» множества частиц. Они любят работать – не ленятся перемещаться из одного конца цепи в другой. И чем больше они будут работать, тем большее напряжение получится. Так запоминаем связь напряжения (U) с работой (A).

Услышав слова из известной песни Димы Билана «Это ты, это я, между нами молния, С электрическим разрядом 220 Вольт…» любой физик (и электрик) приобретает новую пару седых волосинок. Такое напряжение очень опасно для человека. Однако, 220 Вольт — это то самое напряжение в наших розетках!

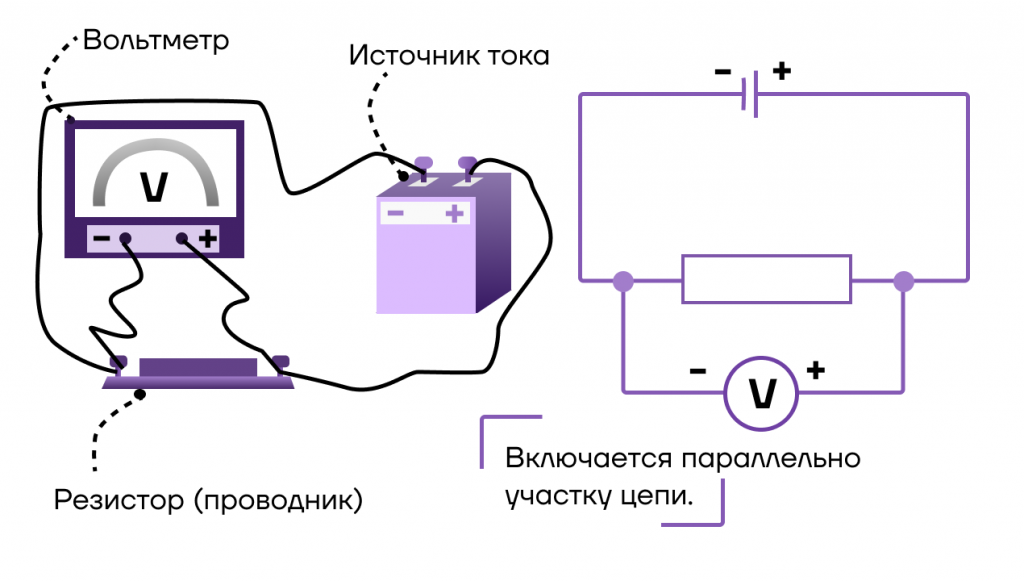

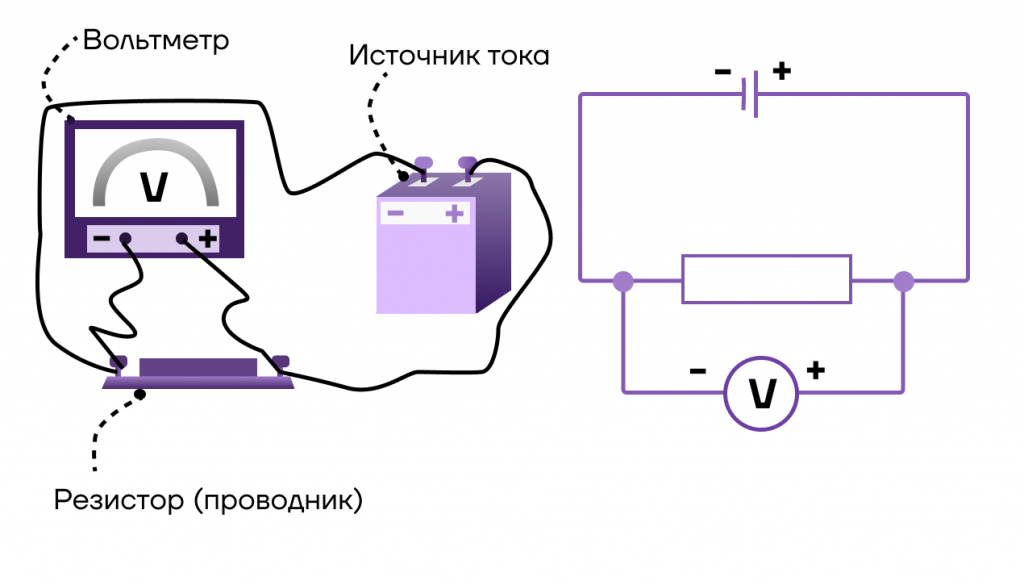

Прибор для измерения напряжения — вольтметр. Он включается в цепь параллельно. Пример подключения представлен на рисунке:

Сила тока

Это еще одна немаловажная характеристика электрического тока.

Сила тока — это физическая величина, показывающая, какой заряд переносится через рассматриваемую площадь поперечного сечения за единицу времени .

\(I = \frac{q}{t}\), где I — сила тока (А), q — электрический заряд (Кл),  t — время (с).

Единица измерения I — А (ампер) = \(\frac{Кл}{с}\).

Представим, что внутри проводника «бежит» в одном направлении огромное количество заряженных частиц. Так вот, чем больше общий заряд частиц, пробегающих через поперечное сечение проводника за единицу времени, тем больше будет значение силы тока. Это поможет вам запомнить зависимость силы тока (I) от электрического заряда (q).

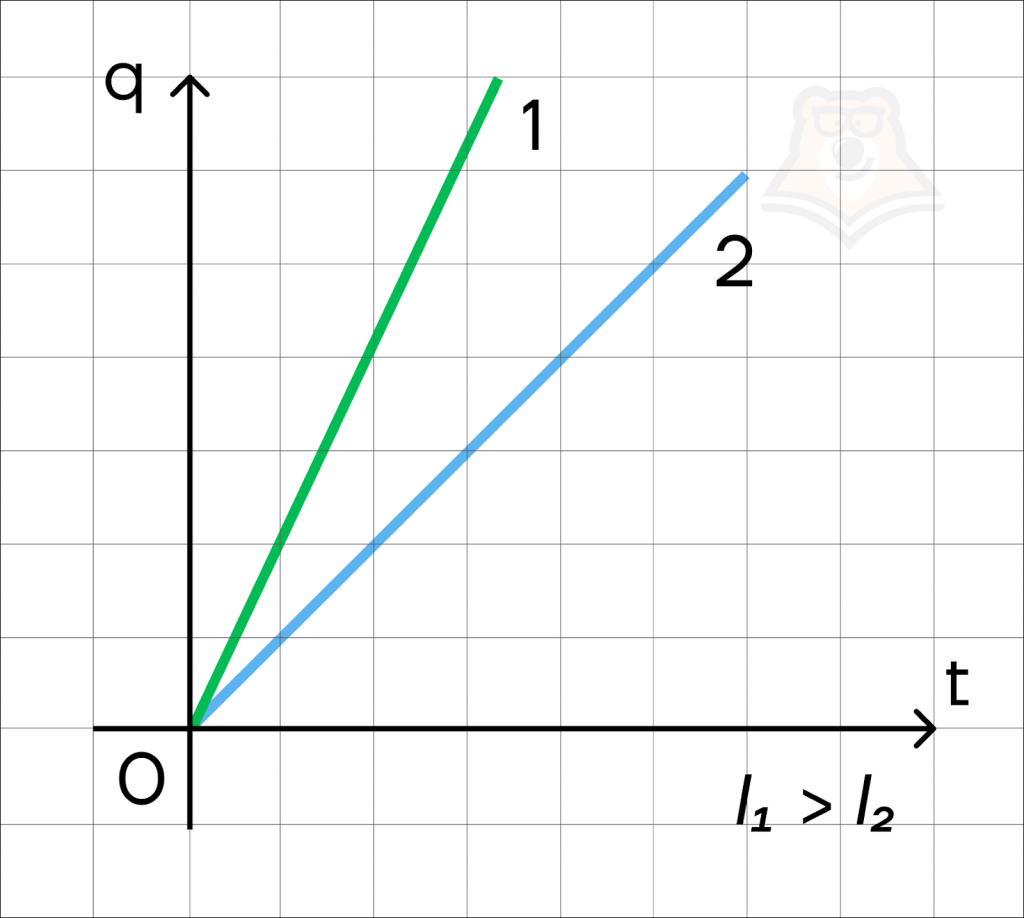

Если сила тока в цепи не изменяется, то величина заряда, прошедшего через поперечное сечение проводника, прямо пропорциональна времени его протекания. В этой зависимости сила тока выступит в роли коэффициента пропорциональности.

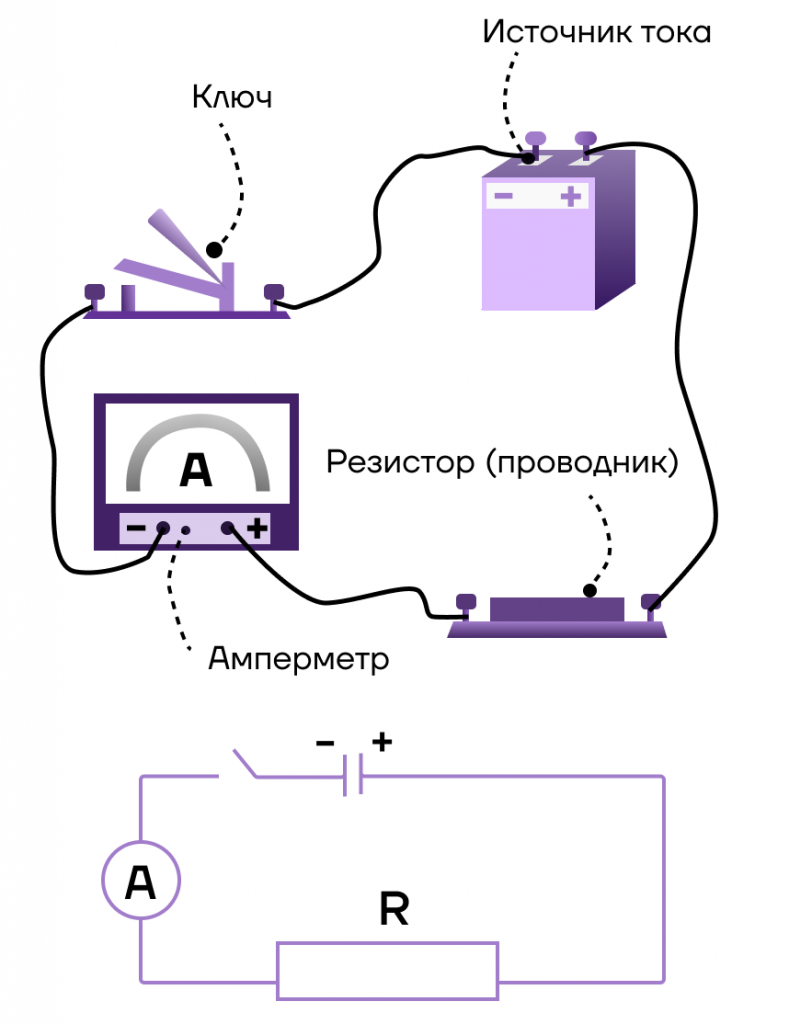

Прибор для измерения силы тока — амперметр. Он включается в цепь последовательно. Пример подключения представлен на рисунке:

Направление тока совпадает с направлением движения положительно заряженных частиц.

Давайте разберемся, как можно определить направление тока в цепи на примере.

Задача. На рисунке изображена электрическая цепь с источником тока и сопротивлением R. Определите направление тока в данной цепи (по часовой стрелке/против часовой стрелки).

Решение:

Обратите внимание, «большая» пластина реостата расположена справа (именно она и направляет ток), а «маленькая» слева. Положительно заряженные частицы двигаются от катода к аноду (от положительно заряженной пластинки к отрицательно заряженной), а направление тока всегда совпадает с направлением положительно заряженных частиц. Значит, ток в цепи направлен по часовой стрелке.

Ответ: по часовой стрелке

Электрическое сопротивление

Оно является электрической характеристикой проводника.

Сопротивление — физическая величина, характеризующая электрические свойства участка цепи.

\(R = \frac{pl}{S}\), где  R — сопротивление (Ом), p — удельное сопротивление проводника \(\frac{Ом*мм^2}{м}\),  l — длина проводника (м), S — площадь поперечного сечения проводника (мм²).

Единица измерения R — Ом.

Удельное сопротивление проводника (p) можно посмотреть в специальной таблице в справочнике или в интернете. Для каждого материала будет свое значение. Мы приведем для примера лишь фрагмент такой таблицы.

Таблица удельных сопротивлений (p) некоторых проводников

Металл	Удельное сопротивление,  Ом * \(мм^2\)/ м
Серебро	0,0016
Медь	0,017
Золото	0,023
Алюминий	0,028
Вольфрам	0,055
Железо	0,1

В чем отличие сопротивления от удельного сопротивления? Сопротивление — это внешнее свойство, зависящее от количества присутствующего материала, от геометрических характеристик проводника и от самого материала, из которого сделан проводник.  Удельное сопротивление — это внутреннее свойство проводника, которое не зависит от его размера, а зависит от химического состава вещества и температуры. Условно можно сказать, что сопротивление — это свойство проводника, а удельное сопротивление — свойство материала.

Получается, что прежде всего на то, каким будет сопротивление, влияют размеры проводника, его форма, материал, из которого он сделан.

Удельное сопротивление проводника зависит также от температуры. Когда температура твердых тел увеличивается, то удельное сопротивление возрастает. А в растворах и расплавах — наоборот, уменьшается. В экзаменационных задачах случаи с изменением удельного сопротивления не рассматриваются, а вот в олимпиадных задачах такое встретить можно.

Давайте поразмышляем: что чему сопротивляется?

Причина электрического сопротивления кроется во взаимодействии зарядов разного знака при протекании тока по проводнику. Это взаимодействие можно сравнить с силой трения, стремящейся остановить движение заряженных частиц.

Чем сильнее взаимодействие свободных электронов с положительными ионами в узлах кристаллической решетки проводника, тем больше сопротивление проводника.

Проводник с определенным постоянным сопротивлением называется резистор.

Вернемся к сравнению электрического тока с водой: как молекулы воды из крана движутся сверху вниз, так и электрический ток имеет определенное направление — от катода к аноду. Электрический заряд условно в нашем примере аналогичен массе воды, а напряжение — напору воды из крана.

Зависимость силы тока от сопротивления участка цепи и напряжения на его концах

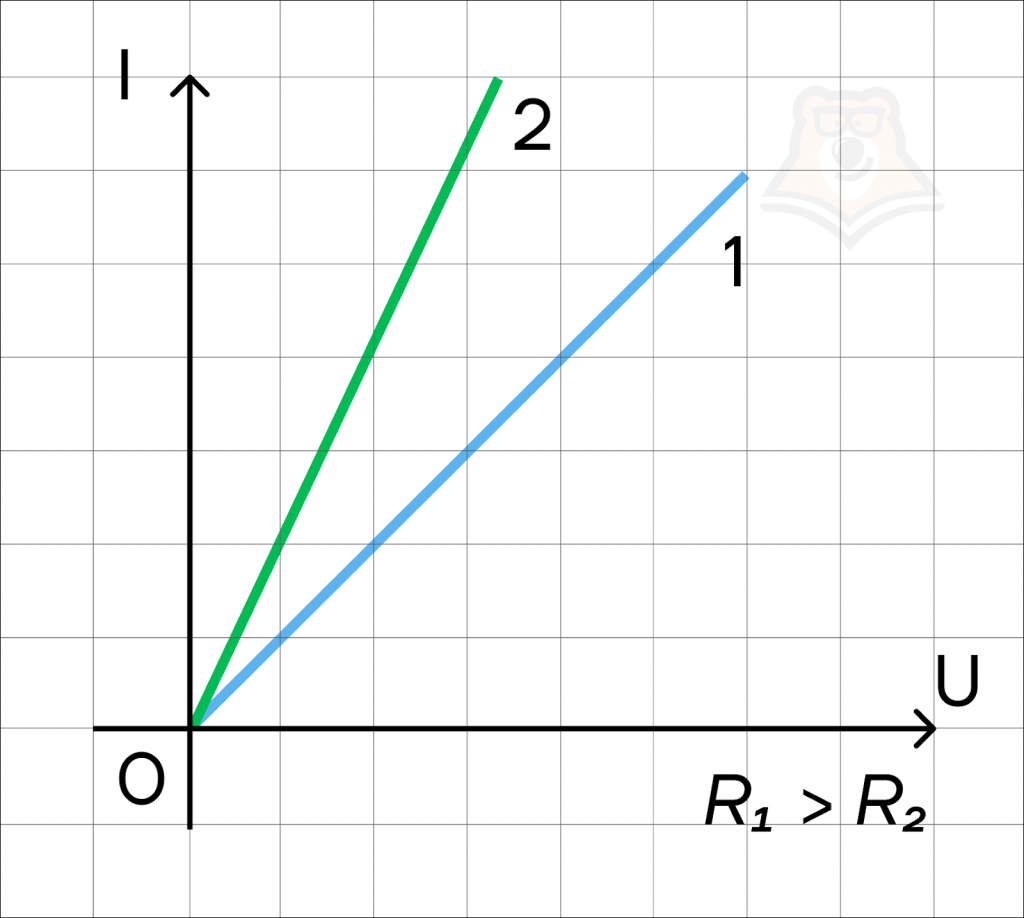

Установить зависимость силы тока в проводнике от напряжения на его концах можно экспериментально. Меняя значение поданного на концы проводника тока, убедимся в том, что сила тока растет вместе с напряжением.  Интересно, что такая зависимость для различных сопротивлений сохраняет свой вид. Это прямая пропорциональность.

Причем угол наклона графика для большего сопротивления меньше.

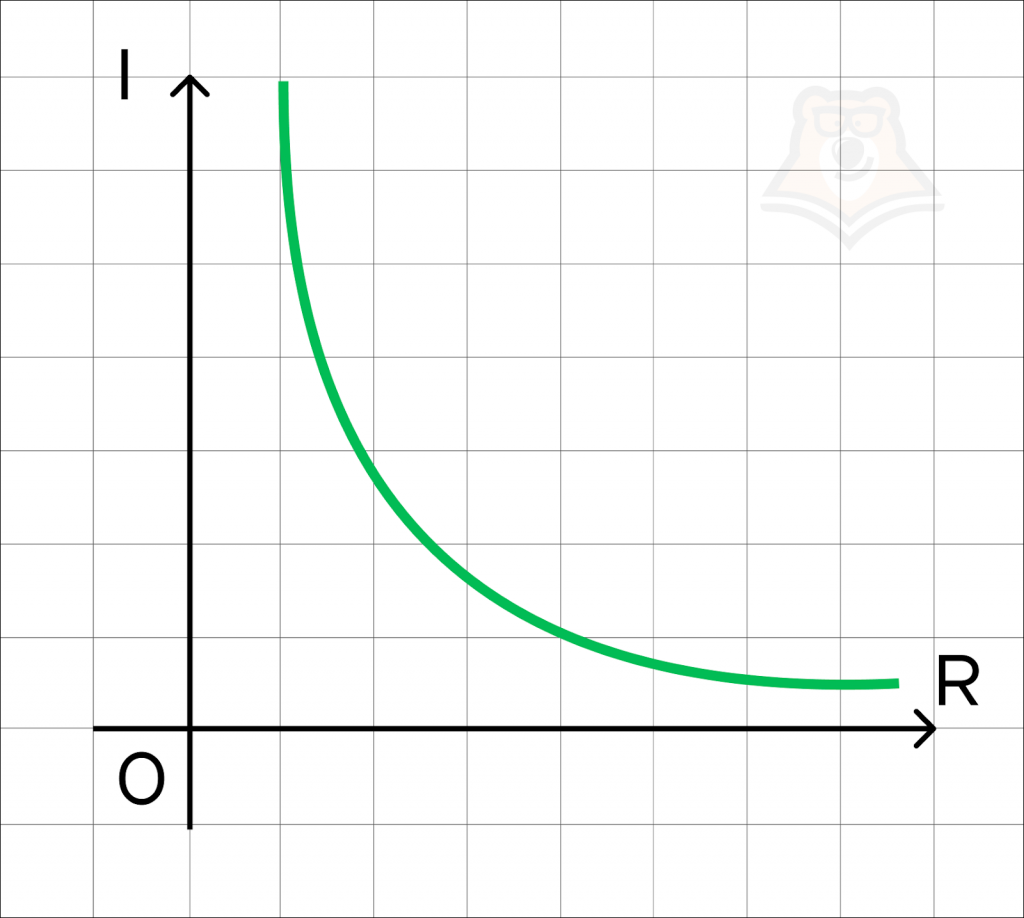

Аналогично, проводя измерение силы тока при изменении сопротивления проводника, поддержим постоянное напряжение на его концах. Опытным путем установим, что такая зависимость является обратной пропорциональной.

Объединив эти зависимости в одну, получим один из основных законов, описывающих  явление постоянного электрического тока.

Закон Ома

Сила тока, напряжение и сопротивление связаны между собой соотношением, которое называется законом Ома:

\(I = \frac{U}{R}\) , где  I — сила тока (А), U — напряжение (В),  R — сопротивление (Ом).

Для упрощенного понимания закона Ома можно использовать данный треугольник. Чтобы вспомнить формулу для нахождения той или иной величины, нужно ее закрыть рукой. Если оставшиеся открытыми величины стоят бок о бок, то они перемножаются друг с другом (U=IR). А если одна величина стоит выше другой, то в таком случае мы делим их друг на друга (I=U/R или R=U/I)

Данный закон справедлив для участка цепи, на который не действуют сторонние силы.

Разберем задачу из контрольно-измерительных материалов ЕГЭ (номер 12).

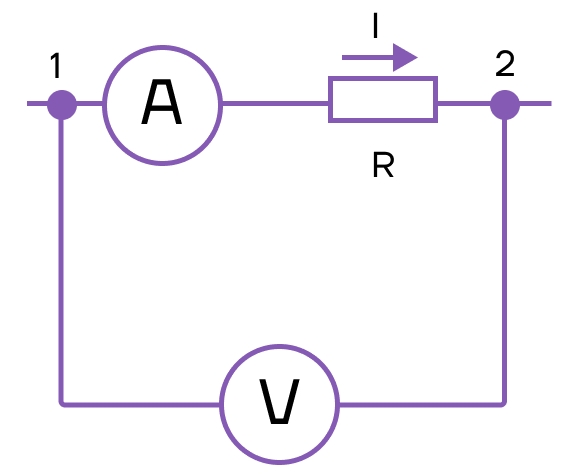

Ниже на рисунке приведена схема электрической цепи, в которой провода можно считать идеальными. Определите сопротивление резистора, если показания амперметра 0,2 А, а вольтметра — 8 В.

Решение:
Вольтметр подключен параллельно резистору. Следовательно, он показывает напряжение на резисторе U.

Амперметр подключен последовательно. Следовательно, он показывает силу тока I на всей цепи.

Чтобы найти сопротивление на резисторе, воспользуемся законом Ома:
I=\(\frac{U}{R}\), где R — сопротивление резистора.

Выразим R и подставим значения:
R=\(\frac{U}{I}\)
R=\(\frac{8}{0,2}\)=40 (Ом)

Ответ: 40

В общем случае, когда заряд меняется со временем, рассматривают силу тока как производную заряда от времени. По сути сила тока показывает скорость изменения заряда со временем.

I=q'(t), где  I — сила тока (А), q(t) — зависимость заряда от времени.

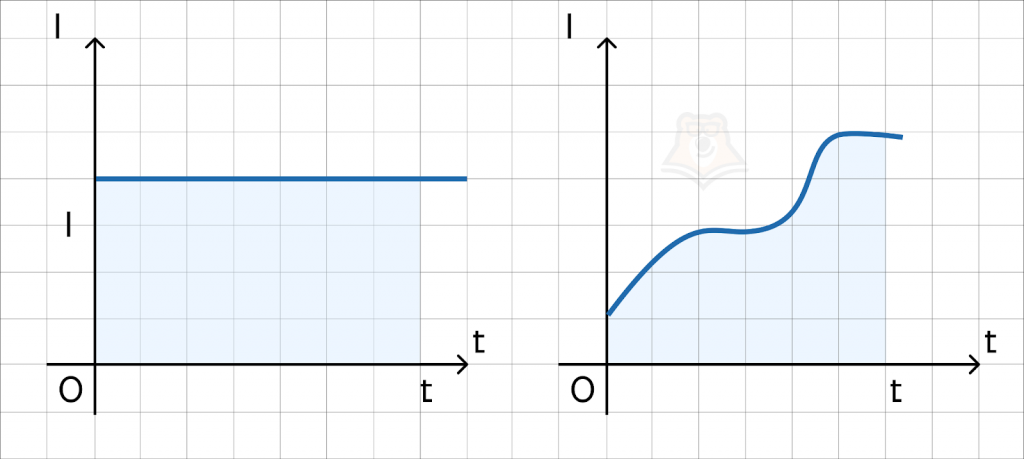

Учитывая понятие производной функции, получим геометрический смысл зависимости силы тока от времени. Заряд, прошедший через поперечное сечение проводника за данное время, можно определить как площадь фигуры, ограниченной графиком зависимости скорости от времени.

Электрический ток так и остался бы весьма интересным физическим явлением, занимающим умы физиков, если бы не нашлось ему столь широкого применения, поскольку ток может выполнить работу.

Работа и мощность электрического тока

Вернемся к понятию работы. Мы говорили, что при перемещении заряда по проводнику электрическое поле совершает работу (А):

A = qU

Если мы выразим заряд из формулы силы тока q = It, то получим формулу для расчета работы электрического поля (А) при протекании постоянного тока (или просто работы тока):

А = UIt , где A — работа электрического тока (Дж), U — напряжение (В), I — сила тока (А), t — время прохождения тока (с).

Единица измерения А — Дж (Джоуль).

В быту ток совершает работу длительное время, поэтому при определении затраченной электрической энергии используют единицу измерения кВт*ч. Киловатт в час — это энергия, которая потребляется устройством мощностью 1 кВт (1000 Вт) в течение 1 часа. Учитывая, что 1 ч = 3600 с, получим:

1 кВт*ч = 1000 Вт * 3600 с = 3600000 Дж = 3600 кДж

Если же работу тока рассчитать за единицу времени, то мы получим мощность постоянного электрического тока.

Мощность — величина, обозначающая интенсивность передачи электрической энергии.

\(P = \frac{A}{t}\) , где  P — мощность (Вт), A — работа электрического тока (Дж),  t — время прохождения тока (с).

Единица измерения P — Вт (Ватт).

Средняя мощность тока равна:

\(P = \frac{A}{t} = \frac{qU}{t} = IU = \frac{U^2}{R} = I^2R\)

Теперь мы знаем все про мощность и работу тока, а значит, нужно отработать это на практике. Тем более что такие задачи встречаются в ЕГЭ (номер 12).

Задача.
Какую работу совершит электрический ток в электродвигателе вентилятора за 20 мин., если сила тока в цепи 0,2 А, а напряжение 12 В?

Решение.

Вспомним формулу для работы тока A=U*I*t , где U=12 В — напряжение в электродвигателе, I=0,2 A — сила тока, t=20 мин.=1200 с. — время.

Все данные нам уже известны, поэтому можем подставить их в формулу для работы тока и получить ответ.

A=12*0,2*1200=2880 Дж

Ответ: 2880 Дж

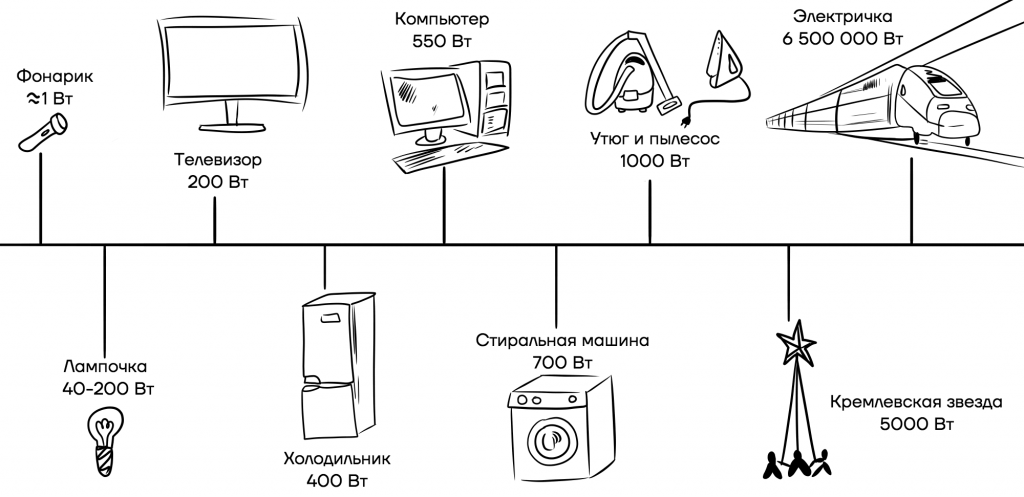

Мощность электроприбора всегда указывается в документации, прилагающейся к нему. Кроме того, нередко ее пишут на самом приборе. Можете заглянуть в любую инструкцию к утюгу или стиральной машине. Там вы увидите, что утюг имеет мощность 1000 Вт, а обычная энергосберегающая лампочка, всего 40 Вт (на то она и сберегающая). Чем больше мощность прибора, тем больше энергии он будет потреблять. Примеры мощностей различных приборов представлены на рисунке.

Закон Джоуля — Ленца

Теперь свяжем работу тока и теплоту, которая выделяется на проводнике за некоторое время t.

Почему нежелательно использовать телефон, подключенный к зарядке? Когда приборы подключены в сеть, мы можем заметить, что они нагреваются. Очень часто это наблюдается, когда телефон стоит на зарядке, а мы продолжаем по нему звонить, использовать интернет и прочее. Это плохо влияет на телефон: перегрев батареи и корпуса могут быстрее привести девайс в негодность и даже к самовозгоранию.

Почему так происходит?

Электрический ток оказывает тепловое действие на проводник. Количество теплоты, которое при этом выделяется, будет рассчитываться по закону Джоуля — Ленца:

Количество теплоты, выделяемое за время в проводнике с током, пропорционально произведению квадрата силы тока на этом участке и сопротивления проводника:

Q = I2Rt , где  Q — количество теплоты (Дж), I — работа электрического тока (Дж),  R — сопротивление (Ом), t — время прохождения тока (с).

Единица измерения Q — Дж (Джоуль).

В электронагревательных приборах используются проводники с высоким сопротивлением, что обеспечивает выделение тепла на определенном участке.

Так, проволоку из нихрома (сплав никеля с хромом) применяют в электронагревательных элементах, работающих при температуре до 1000 ℃ (резисторах, например). Нихром относится к классу сплавов с высоким электрическим сопротивлением, что определяет его применение в качестве электрических нагревателей. Этот сплав используется также в печах обжига и сушки и различных аппаратах теплового воздействия, например, в фенах, паяльниках или обогревателях.

Фамилия какого ученого стоит миллион? Кто первый ввел понятие «электрический ток» в науку? Ответ: Андре-Мари Ампер.  Такой был финальный вопрос (ценой в 1 000 000) в игре «Кто хочет стать миллионером?» от 20 января 2018 г. Но участники не смогли ответить на него, и мечту получить свой миллион не исполнили.

Еще немного про электричество…

• Постоянный электрический ток используется в работе двигателей электротранспорта, схемах автомобилей, электронике и др.
• Электричество есть и в нашем организме. Мышечные клетки сердца при сокращении производят электроэнергию, эти импульсы можно измерить с помощью электрокардиограммы (ЭКГ).
• Бенджамин Франклин (да-да, президент Америки) провел множество опытов в 18 веке и создал громоотвод. Также он является человеком, который вывел закон сохранения электрического заряда.
• В древности люди считали, что, если молния ударила в курган, значит, там зарыто сокровище.

Термины

Источник тока — устройство, разделяющее положительные и отрицательные заряды.

Сторонние силы — силы неэлектрического происхождения, вызывающие разделение зарядов в источнике тока.

Фактчек

• Сила тока — это физическая величина, показывающая, какой заряд переносится через рассматриваемую площадь поперечного сечения за единицу времени: \(I = \frac{q}{t}\).
• Напряжение — скалярная физическая величина, равная отношению полной работы кулоновских и сторонних сил А при перемещении положительного заряда на участке цепи к значению этого заряда: \(U = \frac{A}{q}\).
• Сопротивление — физическая величина, характеризующая электрические свойства участка цепи: \(R = \frac{pl}{S}\).
• Мощность  — величина, обозначающая интенсивность передачи электрической энергии: \(P = \frac{A}{t}\).
• Закон Ома: сила тока в однородном участке цепи прямо пропорциональна напряжению при постоянном сопротивлении и обратно пропорциональна сопротивлению участка при постоянном напряжении: \(I = \frac{U}{R}\).
• Закон Джоуля— Ленца: количество теплоты Q, выделяемое за время t  в проводнике с током, пропорционально произведению квадрата силы тока I на этом участке и сопротивления R проводника: Q = I²Rt.
• Работа электрического поля при протекании постоянного тока (или просто работа тока): А = UIt.

Проверь себя

Задание 1.
Упорядоченное движение заряженных частиц — это:

1. электрическое поле
2. электрический ток
3. электрическая мощность
4. работа тока

Задание 2.
Удельное сопротивление проводника:

1. зависит от температуры
2. не зависит от температуры
3. зависит от силы протекающего через проводник тока
4. не зависит от напряжения

Задание 3.
Формула для расчета силы тока:

1. I = Ut
2. I = UIt
3. I = I²Rt
4. \(I = \frac{q}{t}\)

Задание 4.
Что такое мощность электрического тока?

1. работа за единицу времени
2. отношение заряда к единице времени
3. произведение силы тока на сопротивление
4. тепло, выделяемое на резисторе

Задание 5.
В чем причина электрического сопротивления?

1. во взаимодействии зарядов одинакового знака
2. в отсутствии взаимодействия между зарядами
3. во взаимодействии зарядов разного знака
4. в передаче тепла

Ответы: 1.— 2; 2. — 1; 3.— 4; 4.— 1; 5. — 3.
