Привет! Я Макс Кораблёв, преподаватель физики в онлайн-школе «Умскул».
Сегодня я помогу тебе разобраться во всех типах задания №15 ОГЭ. Оно простое, стоит 1 балл, но даже он может повлиять на твой успех, так что терять его не нужно.
Суть задания №15
Номер 15 обычно считают заданием на измерение физических величин с использованием измерительных приборов. Тебе надо будет решить задачу, где нужно:
- найти погрешность прибора;
- вычислить предел измерения;
- определить цену деления;
- поработать с электрическими цепями: указать, правильно ли подключены приборы в цепь.
Сейчас разберём все эти типы.

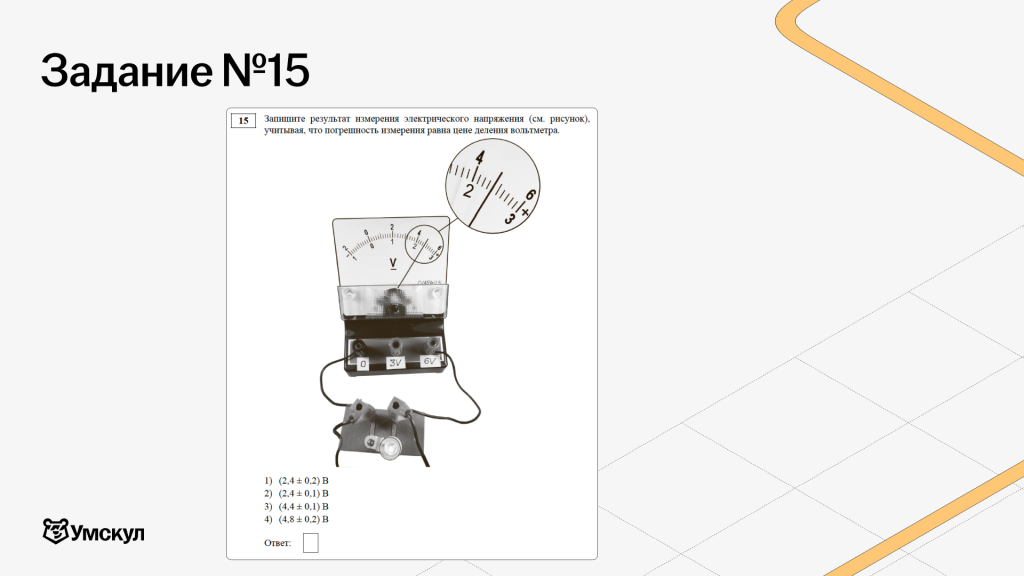

Пример задания №15
Пример задания выглядит так:
В задании есть прибор и есть подключение. Нужно понять, чему равна цена деления.
Ответ: 3.
Задачи с приборами

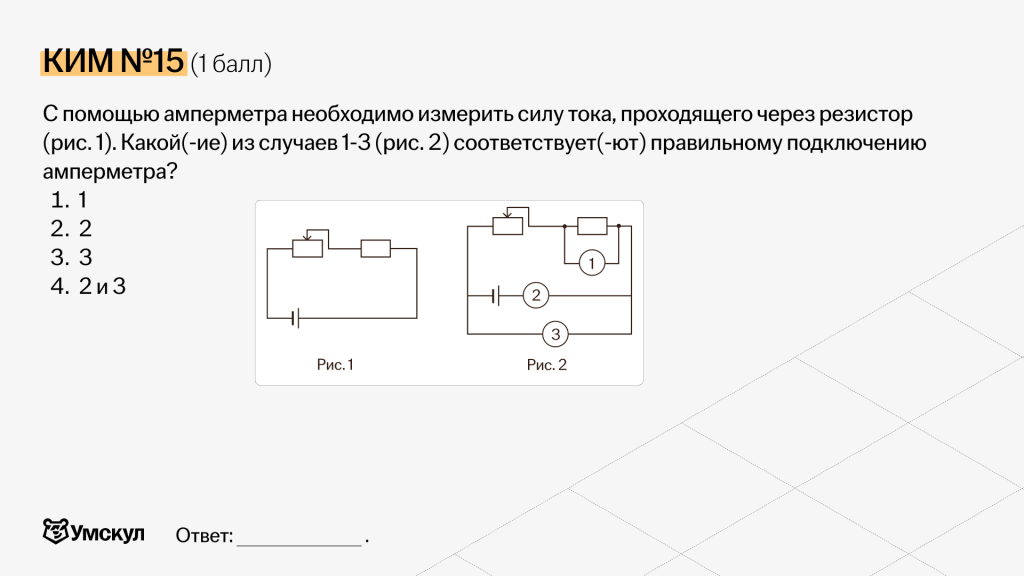

Задача 1
Тут мы должны вспомнить, что для измерения силы тока амперметр нужно подключать последовательно, а не параллельно. Поэтому ответ 1 нам точно не подходит.
Если подключим амперметр по цифре 2, как на втором рисунке, ток будет проходить через амперметр, потом идти на резистор и амперметр будет замерять ток на резисторе. Это верное подключение амперметра, поэтому второй вариант нам подходит.
А если подставить амперметр в третий вариант? Мы знаем, что идеальный амперметр имеет нулевое сопротивление. А это значит, что ток от источника пойдёт через амперметр, у которого нулевое сопротивление, и мы сделаем короткое замыкание в своей цепи. Так что третий вариант нам не подходит.
Ответ: 2.
Получаем 1 балл!

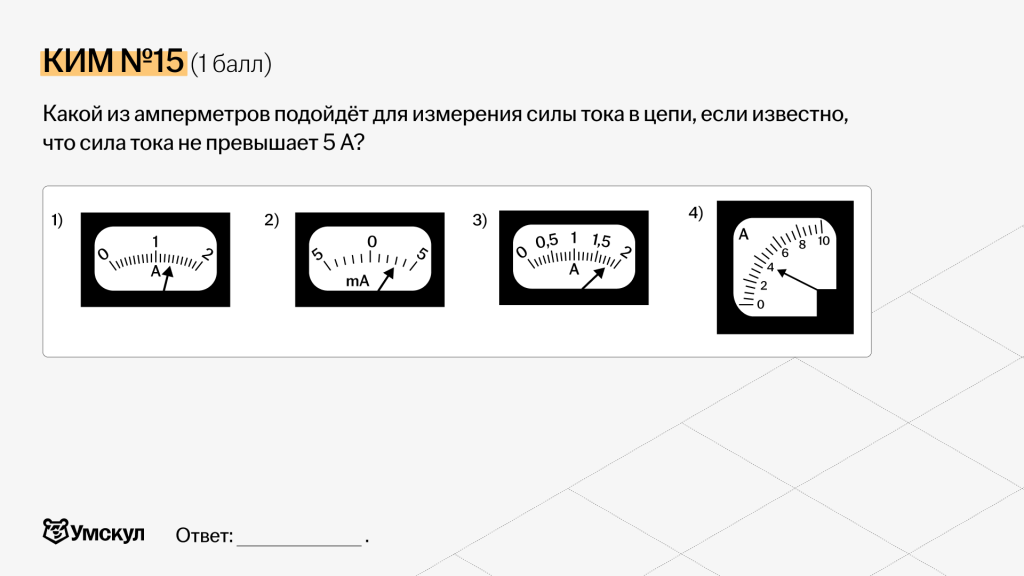

Задача 2
В этом типе задачи нужно искать амперметр, который точно сможет измерить 5 А. Первый амперметр измеряет только до 2 А и нам не подходит.
Второй вообще измеряет миллиамперы, тоже его отбрасываем. Третий — от 0 до 2 А, также нам не подходит.
А четвёртый подойдёт: его предел позволяет измерить даже 10 А.
Ответ: 4.
Разбираем каждое задание из ОГЭ по всем предметам на курсах онлайн-школы «Умскул»! Записывайся на бесплатную консультацию — расскажем о вебинарах и занятиях в записи, домашках и пробниках:
Показания прибора

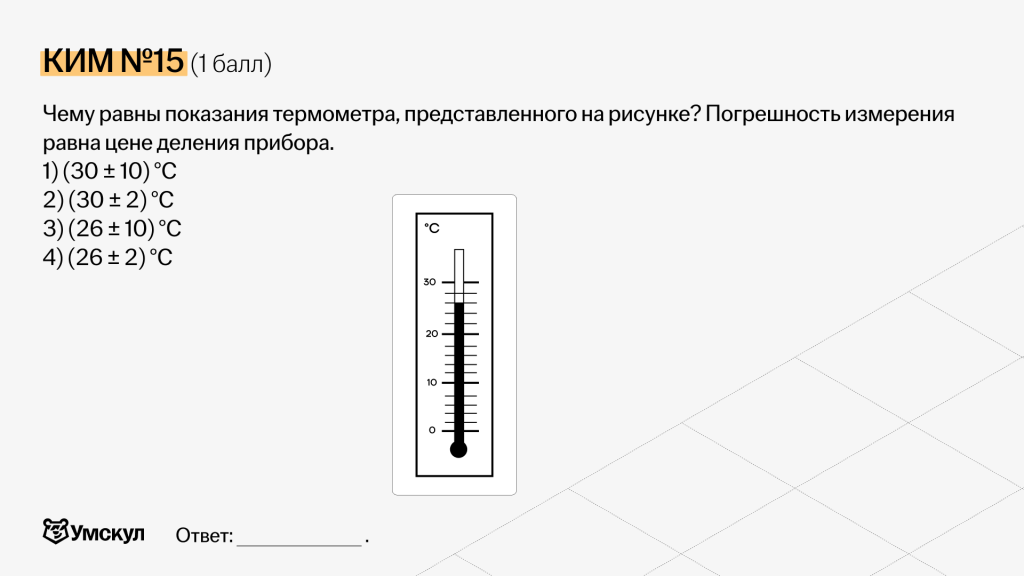

Задача 1
В этой задаче нужно найти погрешность измерения.
Как рассчитывается цена деления? Мы должны взять два числа, которые отмечены на приборе (например, 30 и 20), вычесть из большего меньшее (30 − 20) и разделить на число промежутков между ними. В нашем случае промежутков пять.
10 : 5 = 2.
Цена деления прибора — 2 °C, и она как раз равна погрешности измерения. Значит, наш термометр показывает 26 °C с погрешностью ±2 °C.
Ответ: 4.

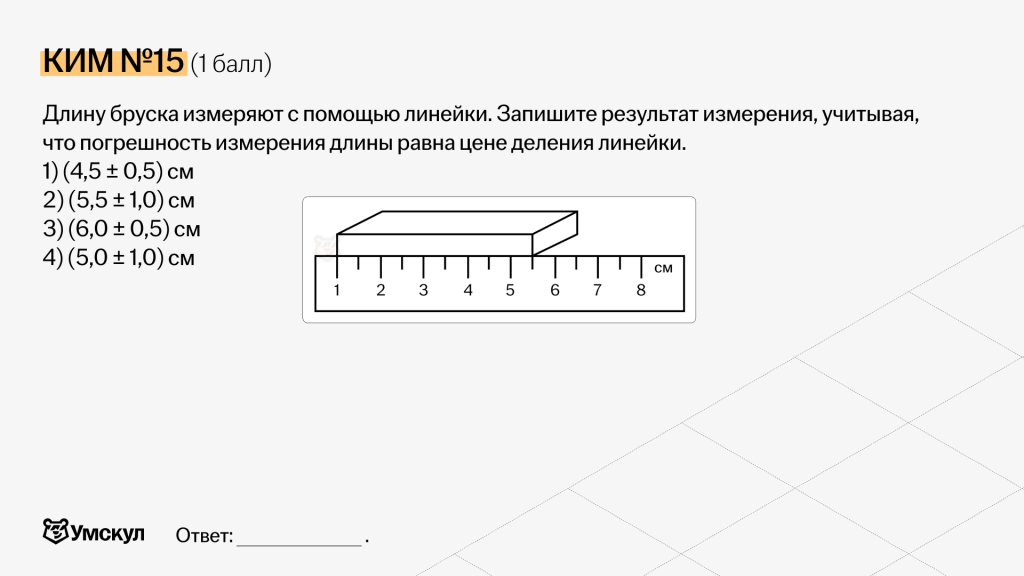

Задача 2
Здесь цену деления найти довольно просто: надо вычесть из двойки единицу и поделить на число промежутков — два.
(2 − 1) : 2 = 0,5.
Цена деления будет 0,5 см, а погрешность, как мы видим из задачи, равна цене деления.
Возможно, ты посмотришь на рисунок и скажешь, что длина бруска — 5,5 см. Но обрати внимание, от какой цифры измеряем: не от нуля, а от единицы. Так что длина бруска будет не 5,5 см, а 4,5 см с погрешностью ±0,5 см.
Ответ: 1.

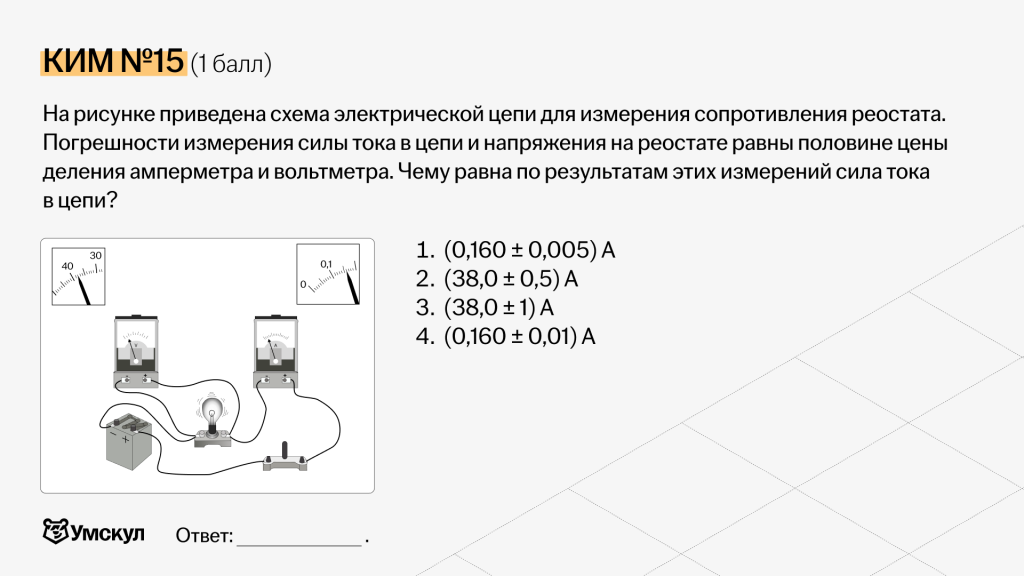

Задача 3
Первое, что нужно понимать: от нас требуют найти величину силы тока. Значит, прибор, на котором буква V (вольтметр), нам не подходит.
Цена деления:
(0,1 − 0) : 10 = 0,01 А.
Но погрешность в этом случае равна половине цены деления, то есть ±0,005 А.
Ответ: 1.

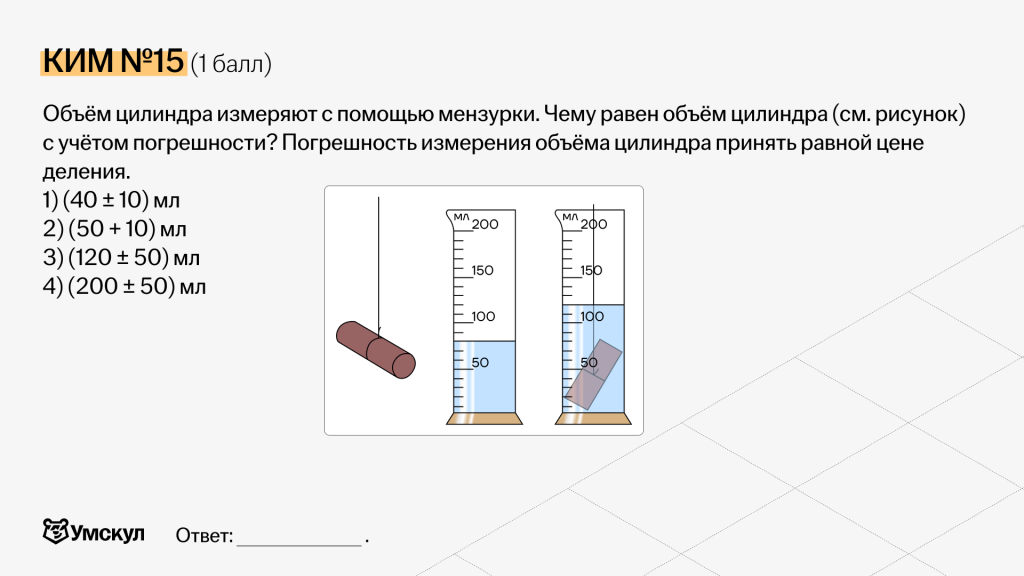

Задача 4
Найдём цену деления (мл):
(100 − 50) : 5 = 10.
Теперь нужно выяснить объём цилиндра. Мы видим, что до погружения цилиндра объём жидкости был 80 мл, а после погружения стал 120 мл. Значит, объём цилиндра:
120 − 80 = 40 мл.
Учитываем погрешность ±10 мл.
Ответ: 1.

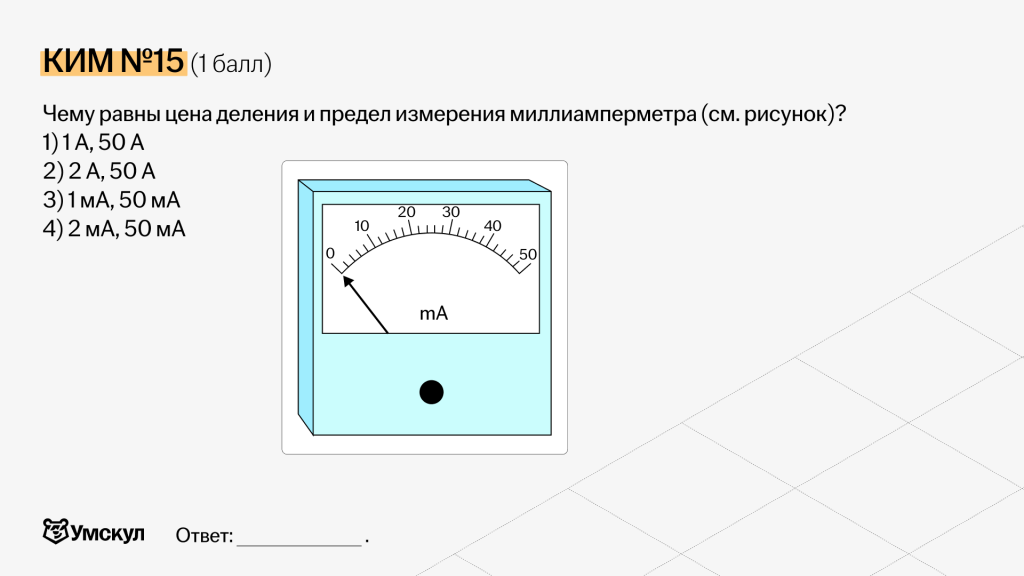

Задача 5
В этой задаче мы не можем выбрать варианты ответа с амперами, потому что у нас миллиамперы, так что первый и второй не подходят.
Осталось определить цену деления:
(10 − 0) : 5 = 2 мА.
Предел измерения равен 50 мА, а цена деления — 2 мА.
Ответ: 4.

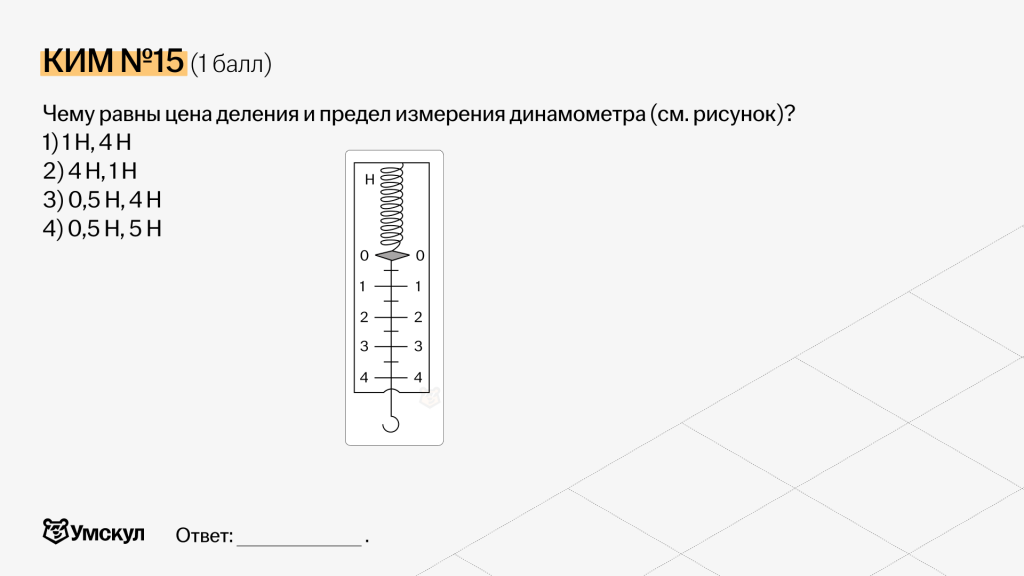

Задача 6
У нас есть единица и нолик, между ними два промежутка. Получаем цену деления:
(1 − 0) : 2 = 0,5 Н.
Предел измерения — 4 Н.
Ответ: 3.

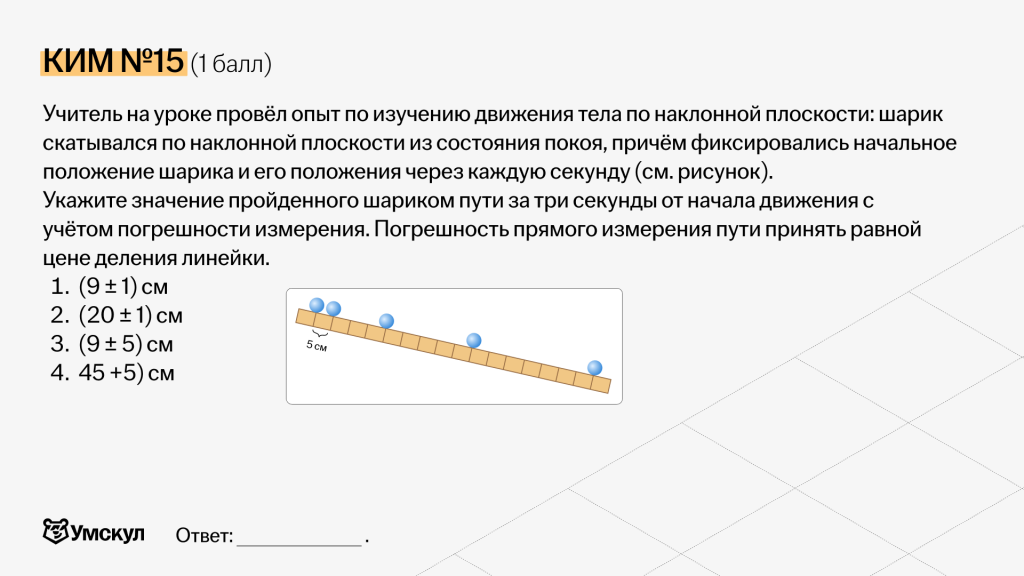

Задача 7
Цена деления — 5 см, она уже указана. Через 3 секунды шарик окажется в середине. Сколько он пройдёт делений? Судя по рисунку, 9:
Эту цифру умножаем на цену деления:
9 ⋅ 5 = 45 см.
Получается 45 см с погрешностью ±5 см.
Ответ: 4.

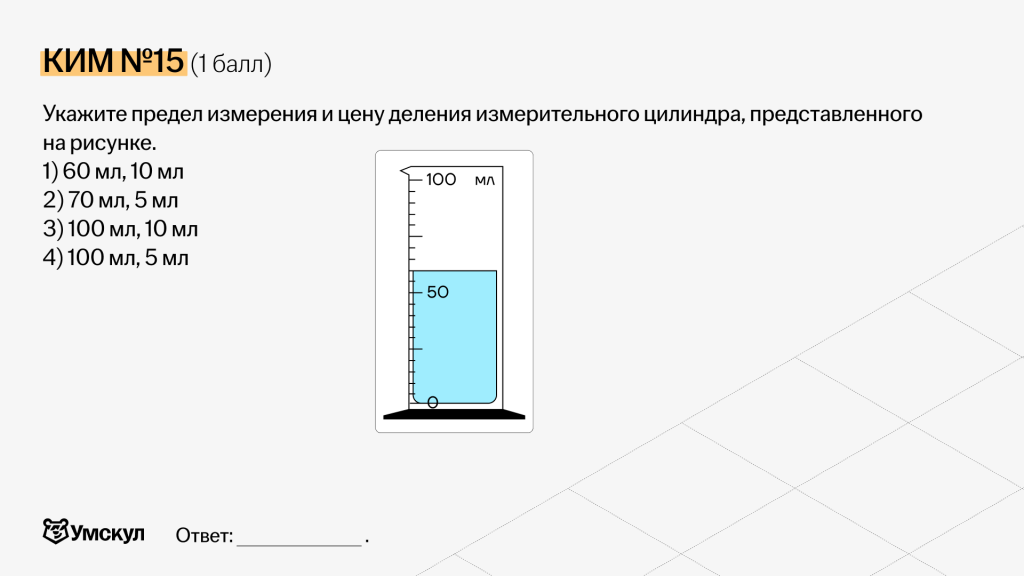

Предел измерения
Предел измерения найти просто: это 100 мл. Поэтому первый и второй варианты ответа сразу не подходят, можем их отбросить.
Теперь нужно понять цену деления. Вычитаем 0 из 50 и делим на количество промежутков — 10:
(50 − 0) : 10 = 5 мл.
Из третьего и четвёртого вариантов ответа нам в таком случае подходит номер 4.
Ответ: 4.
Мы разобрали большинство типов задач на погрешности. Уточню, что в них важно научиться быстро вычислять цену деления и работать с электрическими цепями.
Удачи в подготовке!
