Географические карты. Часть 2

На этой странице вы узнаете

• Как ориентироваться на местности по снегу?
• Как выглядела самая древняя карта?
• Почему условные знаки имеют разные цвета?

Азимут, бергштрихи, профиль местности… Как много, казалось бы, ужасающих терминов. Но рано отчаиваться! Ведь в этой статье мы продолжаем говорить о географических картах простым языком. Предлагаем скорее продолжить.

Азимут

При работе с топографической картой кроме определения расстояния часто возникает необходимость измерения азимута. А что это такое?

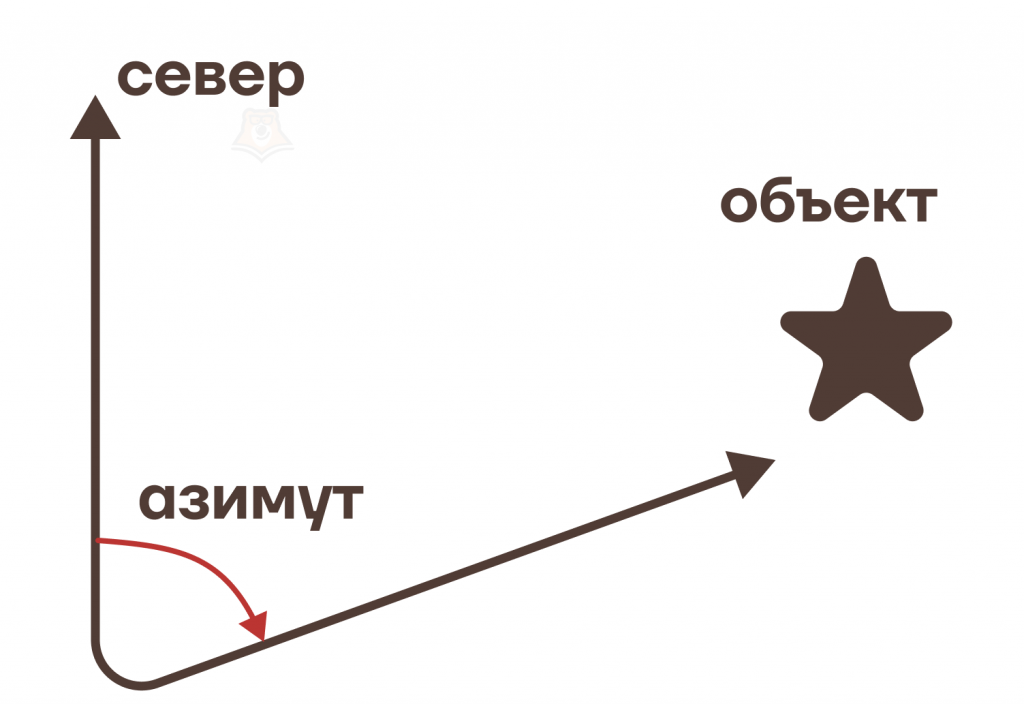

Азимут — угол между направлением на север и заданным объектом, который измеряется по часовой стрелке.

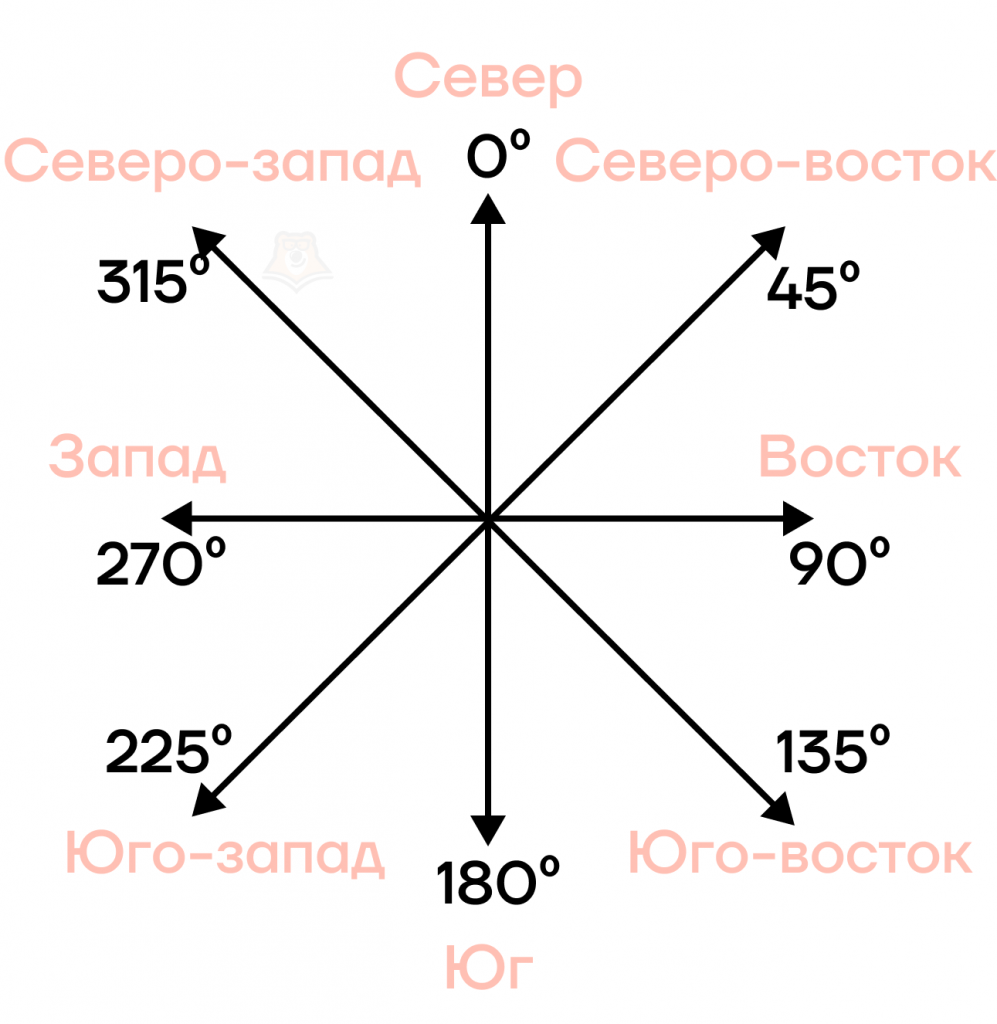

Азимут близок к сторонам горизонта, поэтому необходимо знать их связь.

Азимут, как мы уже знаем, отсчитывается от направления на север в градусах по часовой стрелке. Его значение может изменяться от 0° до 360°. Итак, направление на восток соответствует азимуту 90°, на запад — 270°.

Определить азимут по карте можно с помощью транспортира и простого алгоритма.

1. Раскладываем карту на ровной поверхности.
2. Отмечаем первую точку – от нее будет отсчитываться азимут.
3. Выбираем интересующую нас точку – по отношению к ней будет определяться азимут.
4. Обе точки соединяем прямой линией.
5. Измеряем по часовой стрелке угол между проведенной линией и рамкой. Получаем азимут.

Рассмотрим задание №10 из КИМа ОГЭ.

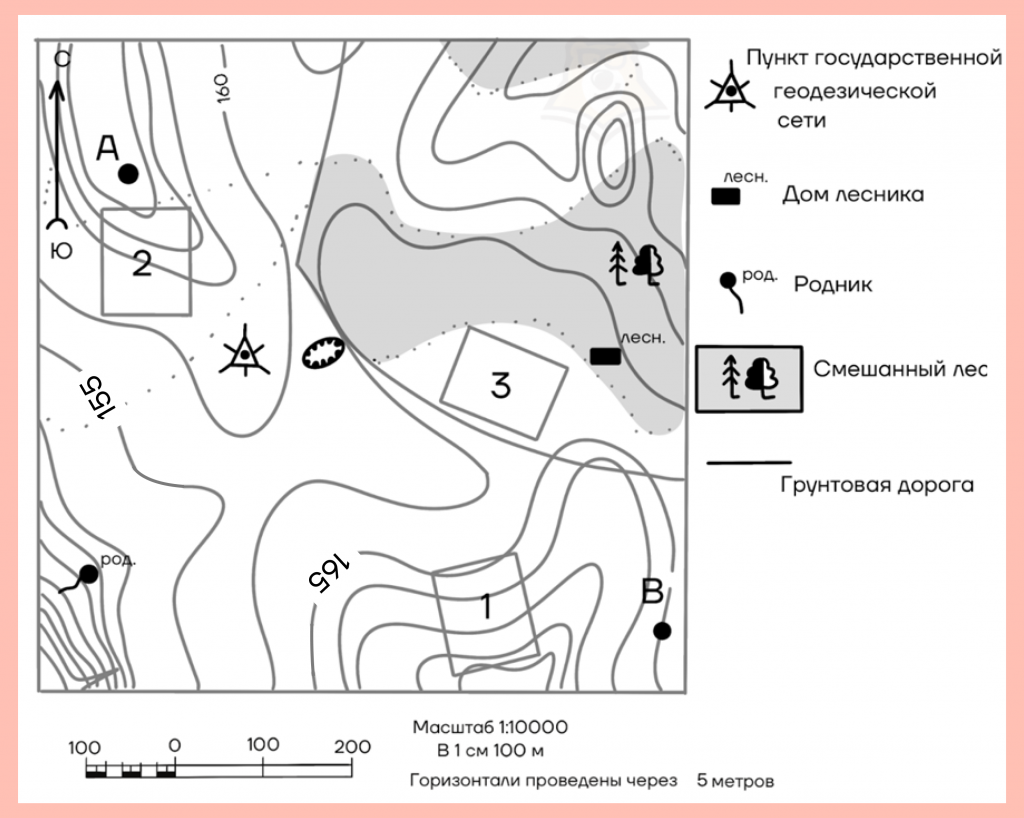

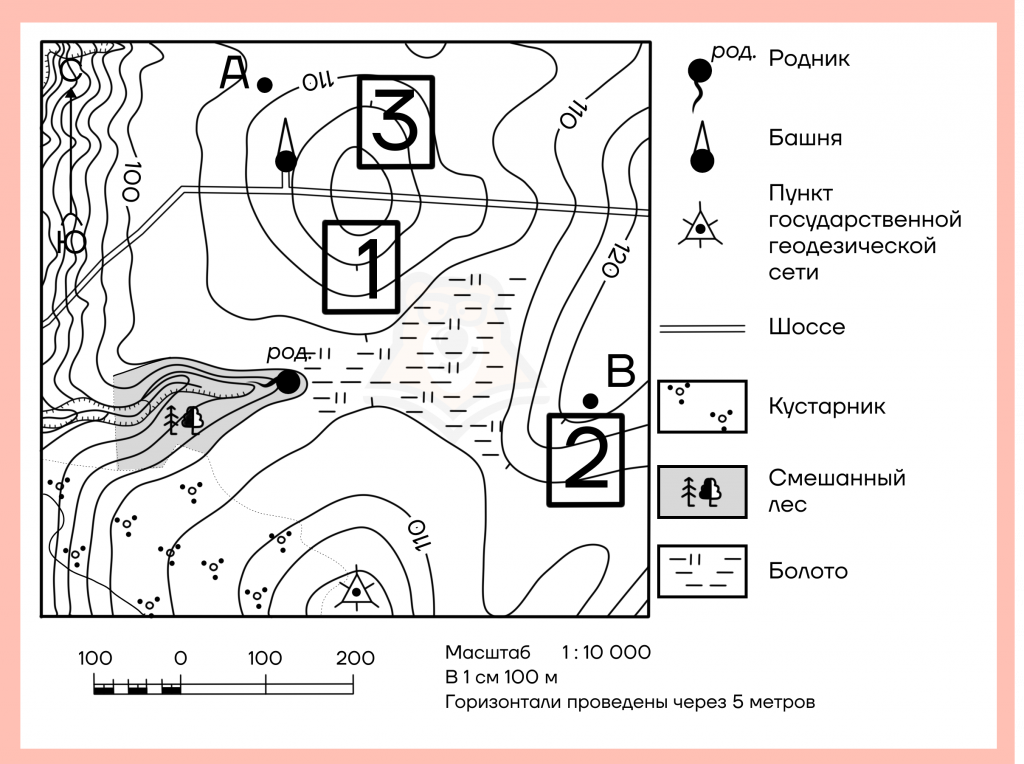

Задание. Определите по карте, в каком направлении от пункта государственной геодезической сети находится яма.

Решение. Рисуем стрелку на последний объект в предложении: от пункта государственной геодезической сети на яму. Стрелка смотрит вправо, это направление на восток.

Ответ: в/восток/ввосточном.

Поздравляем, миссия выполнена! Определение азимута и расстояния по карте – это половина от полного освоения темы. Двигаемся дальше.

Горизонтали и бергштрихи

Горизонтали являются важной частью карт. Они помогают сориентироваться в рельефе территории и его особенностях.

Горизонтали — линии, соединяющие точки с одинаковой абсолютной высотой.

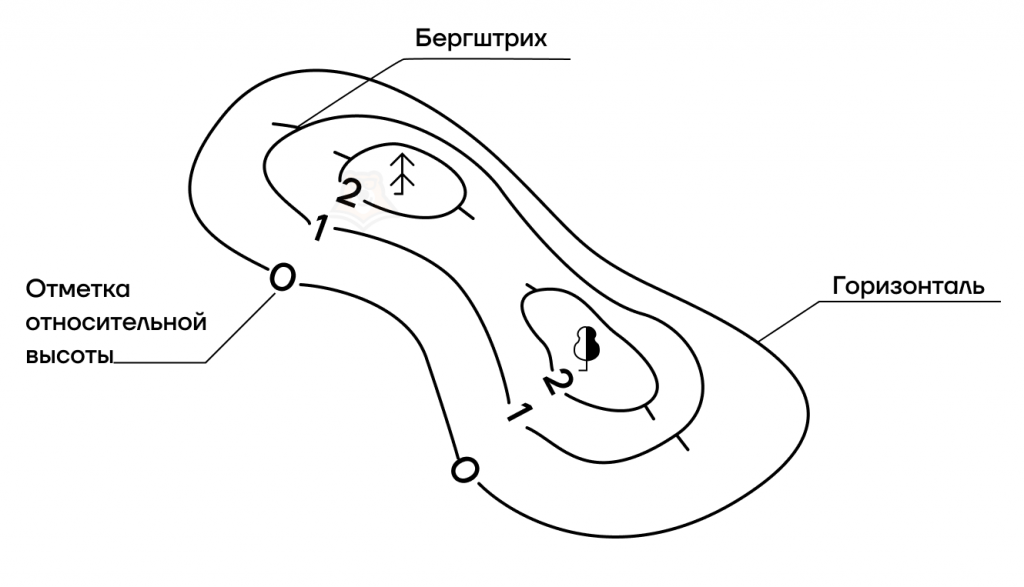

Чтобы определить повышение или понижение территории по карте, следует обратить внимание на бергштрихи.

Бергштрихи — короткие черточки, свободным концом указывающие направление понижения склона.

Кроме бергштрихов, на повышение или понижение рельефа указывают отметки абсолютной (или относительной) высоты горизонтали: верхушка цифр всегда направлена на повышение склона.

Изображение рельефа на топографической карте имеет свои особенности, которые обязательно надо знать и благодаря этому можно научиться моментально читать рельеф с карты:

1. Чем ближе друг к другу расположены горизонтали, тем круче склон.
2. Чем дальше друг от друга расположены горизонтали, тем более пологий склон.

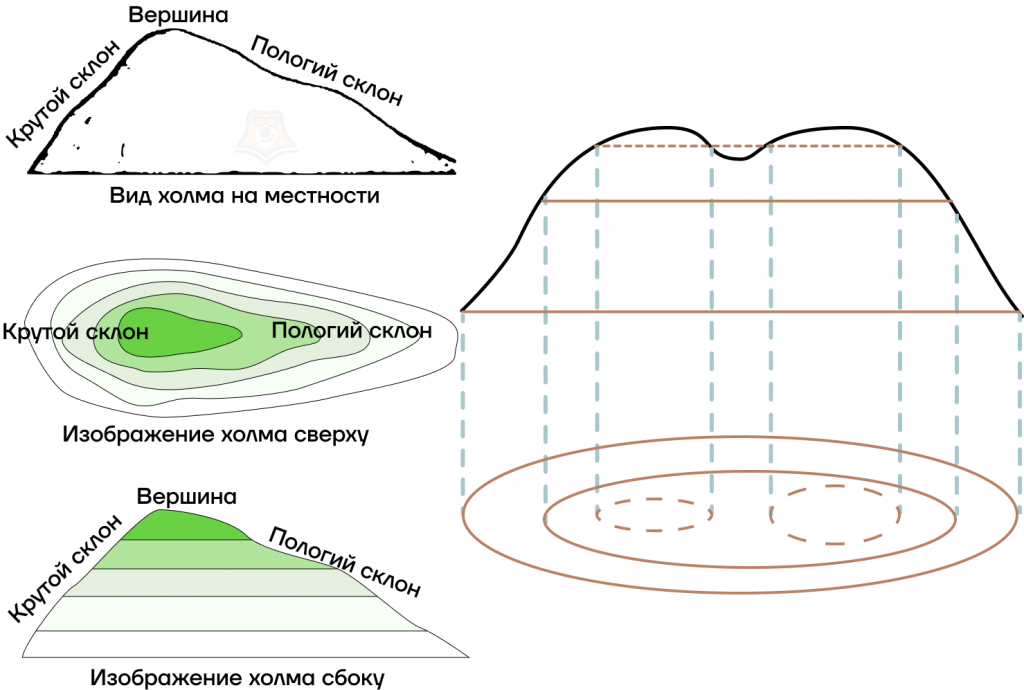

Холмы с крутым и пологим склоном на карте и в реальности будут выглядеть следующим образом:

Как ориентироваться на местности по снегу? Чтобы грамотно ориентироваться в любом месте, нужно быть немного наблюдательным. Расскажем интересный и действенный способ для ориентирования зимой. Снега бывает больше на северной стороне склонов, так как с южной он быстрее оттаивает. Это связано с экспозицией (расположением относительно Солнца). Склон южной экспозиции — склон, обращенный к солнцу, то есть тот, на который солнечные лучи падают под большим углом. Склоны, на которые лучи Солнца падают под меньшими углами, являются склонами северной экспозиции.

Профиль местности

Сколько грусти могут вызвать эти два слова у выпускника… до того, как он уделит время, чтобы изучить тему. Рассказываем любопытный факт: несмотря на сложный внешний вид, профиль рельефа местности можно научиться читать и строить за 15 минут. Попробуем?

Профили местности используются для решения большого числа различных инженерных задач: при составлении предварительных проектов строительства инженерных сооружений, при составлении геологических разрезов, для составления описания рельефа по выбранному маршруту. В общем, вещь очень полезная и важная.

Для начала попрактикуемся в чтении.

Рассмотрим задание №11 из КИМа ОГЭ.

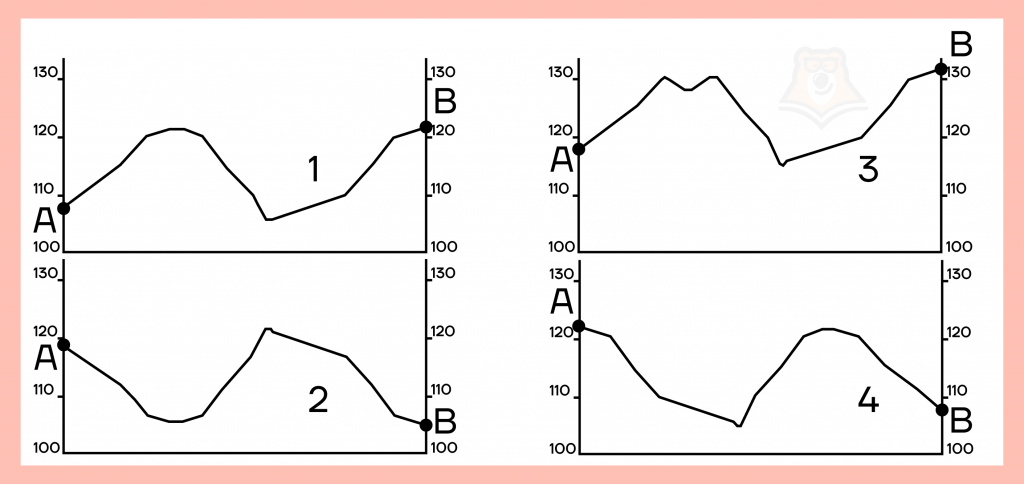

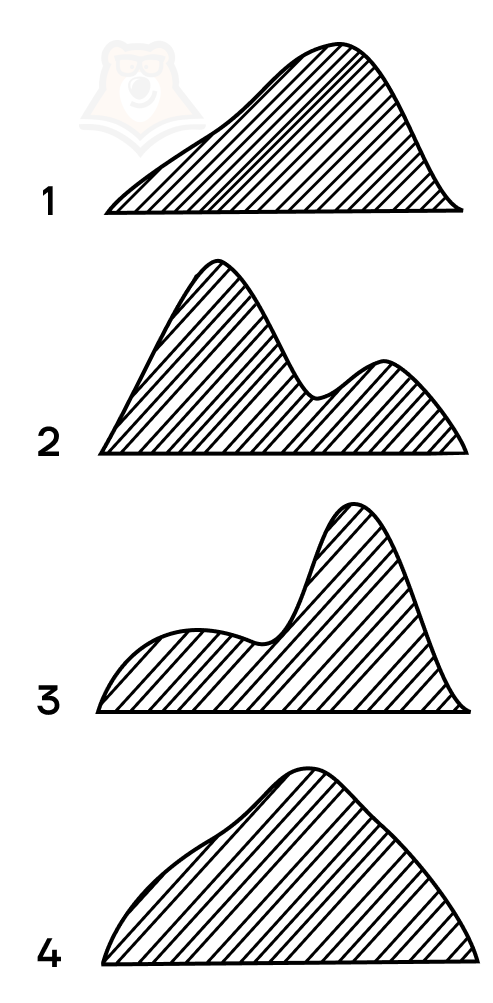

Задание. На рисунках изображен профиль местности по линии АВ на данной карте. Выберите верно построенный профиль. Ответ запишите цифрой.

1) 1
2) 2
3) 3
4) 4

Решение: Определяем высоту точек А и В, используя горизонтали.
Точка А лежит выше 155 м на относительно пологом склоне, переходящем в крутой. Он спускается к точке В, которая расположена у подножия склона на высоте выше 130 м.
Высота точек А и В и характер рельефа соответствуют профилю 4.

Ответ: 4

А для самых любознательных мы покажем пример построения уже своего собственного алгоритма! Посмотрим на основу и приступим к алгоритму.

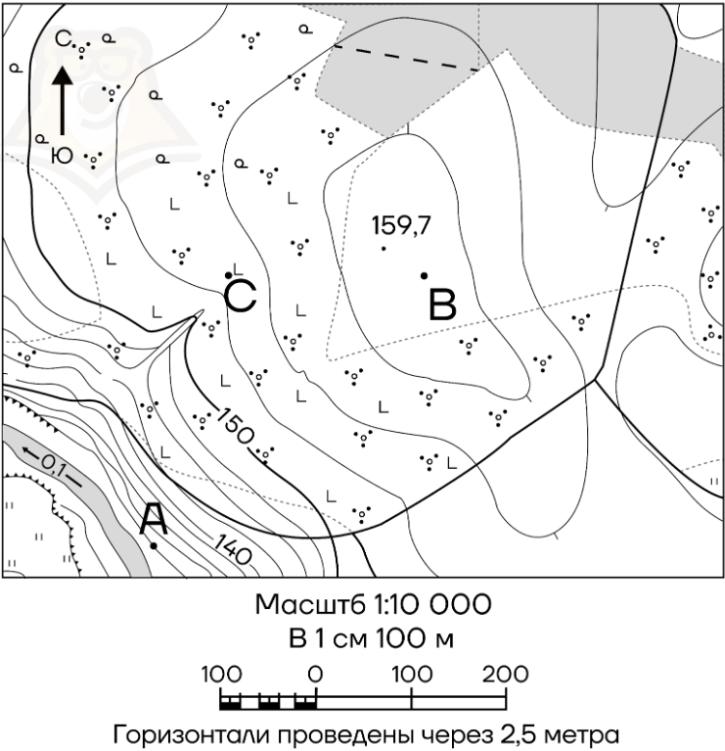

Задание. В бланке ответов №2 укажите номер задания и постройте профиль рельефа местности по линии А–В. Для этого перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб – в 1 см 50 м и вертикальный масштаб – в 1 см 10 м. Укажите на профиле знаком «Х» положение грунтовой дороги.

Для построения профиля можно воспользоваться листом бумаги. Рассмотрим поэтапно.

1) Масштаб плана в 1 см 100 м, а по условию необходимо построить профиль с горизонтальным масштабом в 1 см 50 м. Это значит, что расстояние, полученное между точками А и В на плане, нужно умножить на 2. Получившееся значение и будет основанием профиля.

2) Соедините линией точки А-В, которые являются расстоянием, выраженном в масштабе плана местности. Из точек А и В постройте вертикальные линии и отложите шкалу в указанном в задании масштабе (в 1 см 10 м).

3) Отметьте точки пересечения линии с горизонталями.

4) Горизонтали на карте проведены через 2,5 м, то есть каждая последующая горизонталь будет отличаться на 2,5 м. На профиле по заданию в 1 см по вертикали будет 10 м.

5) Перенесите получившиеся отрезки на горизонтальную основу профиля (отрезки от точки А до каждой горизонтали). Расстояния на профиле увеличиваем в два раза.

6) По карте определите высоту каждой горизонтали, пересекаемой линией профиля.

7) Отметьте высоту точки по вертикальной шкале. (Например, точка 1 – 130 м, точка 2 – 132,5)

8) Найдите точки пересечения горизонтальной и вертикальной основы профиля и по этим точкам проведите линию профиля. Отметьте положение дороги.

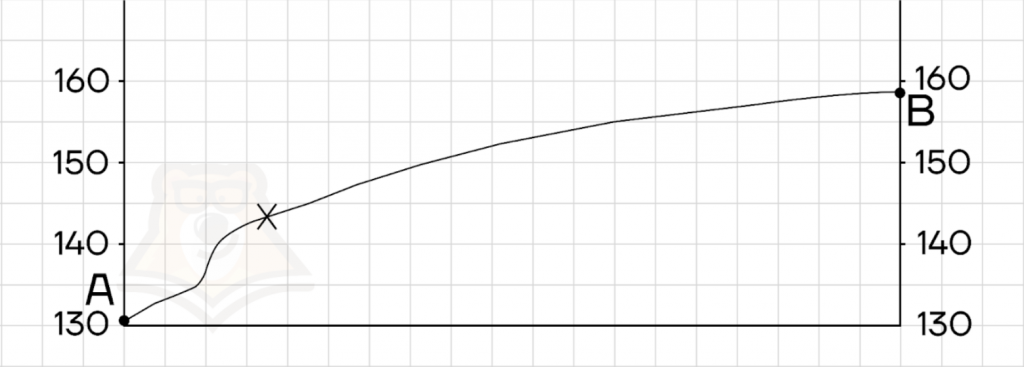

В итоге у нас получится следующий профиль:

Для многих со временем чтение или построение профиля становится любимой частью КИМа: и неудивительно, все-таки в этом есть частичка творчества.

Как выглядела самая древняя карта? В окрестностях города Павлов (Чехия) был найден кусок бивня мамонта. После многолетних исследований орнамент на бивне был признан древнейшей из известных на сегодняшний день карт. Ее возраст оценивается в 25–27 тысяч лет. На бивне изображены изгибы реки, гребни, овраги рыхлых склонов, скалистые пики и дом охотников. Однако такая карта даже для ее создателей не могла прослужить долго. Необходимо было каждый раз менять рисунок, изготавливать новую карту либо найти принципиально другой способ ориентации на местности.

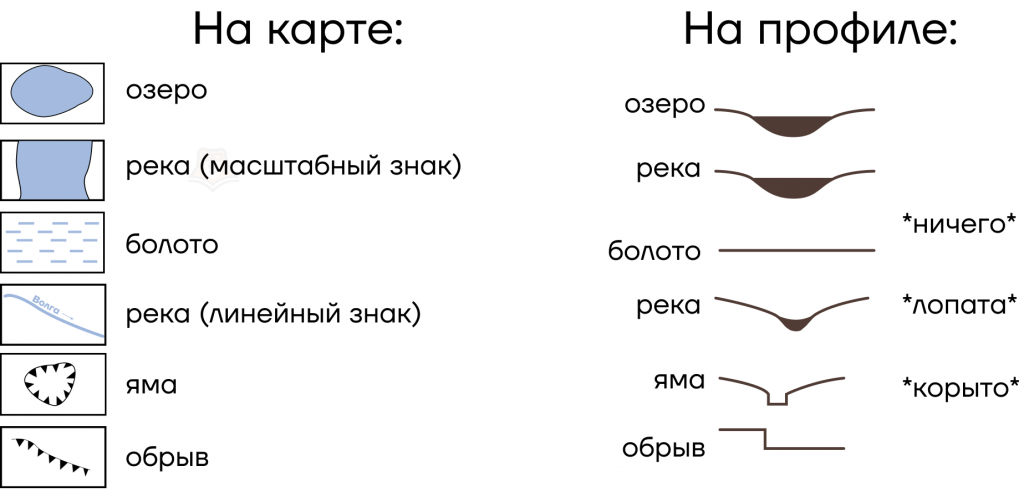

Изображение площадных и внемасштабных условных знаков на профиле рельефа

Несмотря на интересный и увлекательный процесс построения профиля рельефа, здесь есть свои подводные камни. При построении профиля рельефа местности нужно учитывать определенные тонкости и особенности условных знаков.

Площадные условные знаки, как было сказано, важны своим размером, поэтому, если линия профиля проходит через него, мы обязаны измерить его ширину и перевести в горизонтальный масштаб профиля рельефа перед тем, как его изобразить.

Например, яма на карте имеет ширину 5 мм, масштаб топографической карты — в 1 см 100 м, а горизонтальный масштаб профиля рельефа — в 1 см 50 м. Тогда при построении профиля рельефа яму изображаем шириной 10 мм, так как масштаб увеличился вдвое.

Важно знать, что внемасштабные знаки на профиле рельефа не отображаются так, как изображены на карте.

Например, если на профиле рельефа от нас требуется отметить домик лесника крестиком (или стрелкой), тогда мы местоположение домика отмечаем так, как просят, а не черным прямоугольником, как на оригинале карты.

Почему условные знаки имеют разные цвета? Цвета, которыми изображены условные знаки, придуманы не просто так, в них есть особый смысл.  Черный цвет условного знака означает антропогенный объект — строения, сооружения, опорные пункты, границы и т.д. Коричневый цвет — элементы рельефа, синий цвет — водные объекты, зеленый цвет — растительный покров. Оранжевым цветом обозначены кварталы огнестойких строений и шоссе, а желтым цветом — кварталы неогнестойких сооружений и улучшенные грунтовые дороги.

В этой статье мы разобрали особенности топографической карты и проделали большую работу с профилем местности. Но важно также знать не только модель нашей планеты, но и ее саму как космическое тело. Какова настоящая форма Земли? На что влияет угол наклона оси вращения? Как далеко находимся мы от Солнца? Ответы на все эти вопросы вы можете узнать в статье «Земля как планета».

Термины

Рельеф — это совокупность неровностей на поверхности Земли.

Профиль местности — это вертикальный разрез рельефа местности по заданному направлению.

Фактчек

• Азимут отсчитывается от направления на север в градусах по часовой стрелке.
• Горизонтали являются важной частью топографической карты. Они помогают сориентироваться в рельефе территории и его особенностях. Чтобы определить повышение или понижение территории по карте, следует обратить внимание на бергштрихи.
• Если линия профиля рельефа проходит через площадной условный знак, нужно измерить его ширину и перевести в горизонтальный масштаб профиля рельефа перед тем, как его отобразить.

Проверь себя

Задание 1.

Чему равен азимут, если направление на объект совпадает с южным направлением?

1. 180°
2. 360°
3. 80°
4. 90°

Задание 2.

Чему равен азимут, если направление на объект совпадает с северо-восточным направлением?

1. 180°
2. 45°
3. 90°
4. 160°

Задание 3.

Чему равен азимут, если направление на объект совпадает с юго-западным направлением?

1. 135°
2. 315°
3. 270°
4. 225°

Задание 4.

Чему равен азимут, если направление на объект совпадает с восточным направлением?

1. 225°
2. 45°
3. 90°
4. 180°

Задание 5.

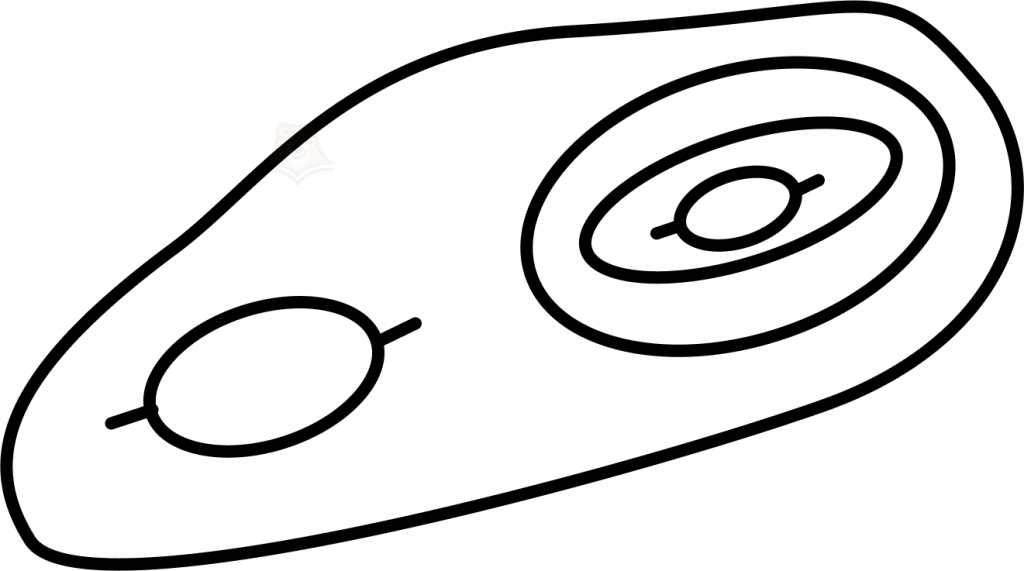

Какой рельеф соответствует данному изображению горизонталей?

Ответы: 1. — 1; 2. — 2; 3. — 4; 4. — 3; 5. — 3.
